东芝宣布推出新的汽车应用模拟输出IC光电耦合器

东京–(BUSINESS WIRE)–(美国商业资讯)–东芝电子元件及存储装置株式会社(“东芝”)宣布推出新的模拟输出IC 光电耦合器,其可在汽车应用,特别是电动汽车(EV)和混合动力电动汽车(HEV)中实现高速通信。

新的TLX9309包括一个光学耦合到高速检测器的高输出GaAlAs发光二极管(LED)。而该检测器则包括一个集成至单芯片上的光电二极管和晶体管。此外,TLX9309还在光电探测器芯片上集成有法拉第屏蔽,实现通常高达15kV/μs的增强型共模瞬态抑制,这是汽车电气噪声环境中的重要参数之一。

该产品采用独立的光电二极管和放大晶体管,降低了集电极电容,从而缩短传输延迟,使得集电极开路型TLX9309的传输速度快于晶体管输出型器件。实际上,传输延迟时间稳定在0.1μs到1.0μs之间,其中由高至低转换和由低至高转换延迟时间差(|tpLH-tpHL|)不高于0.7μs,因此,该器件适用于逆变器控制或智能功率模块(IPM)接口等高速通信应用。

电学上,该器件可提供安全隔离,隔离电压为3750Vrms,爬电距离和电气间隙为5.0mm。其在-0.5至30V的直流电范围内工作,输出电压高达20V时,电流高达25mA。电流传输比为15-300%。

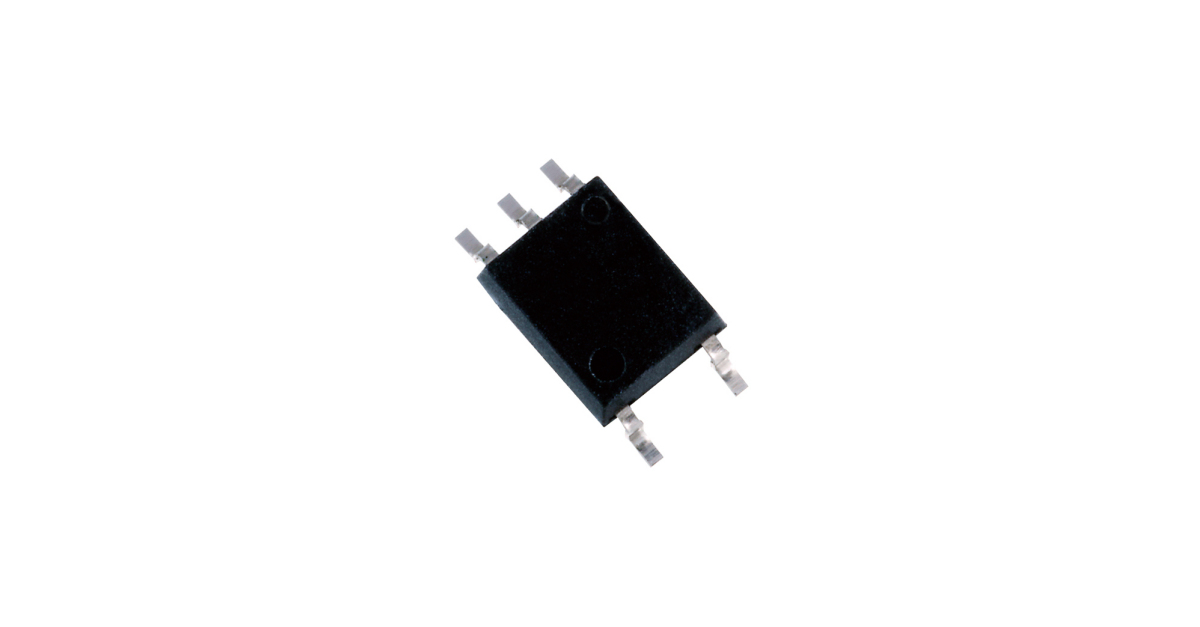

TLX9309采用符合RoHS标准的3.7mm x 7.0mm x 2.2mm 5引脚SO6封装,工作温度范围为-40°C至+125°C。该器件已通过AEC-Q101认证,可用于汽车应用。

TLX9309目前已批量生产。

应用场合

汽车设备

  • 逆变器控制电路中的I/O 信号通信
  • 设备内信号通信

特点

  • 模拟输出(集电极开路)
  • 数据传输速率:1 Mbps(典型值)@NRZ
  • 与晶体管输出相比,传输延迟时间更短:
    tPHL=0.8 μs(最大值),tPLH=1.0 μs(最大值)
  • 通过AEC-Q101认证


主要规格

(@Ta=25°C)
产品型号   TLX9309
绝对

最大

额定值

  正向电流IF(mA) 15
输出电流IO (mA) 25
电源电压VCC (V) -0.5-30
输出电压VCC (V) -0.5-20
电气

特性

低输出电压VOL最大值(V) 0.4
电流传输比IO/IF最小值/最大值(%) 15 / 300
高电源电流ICCH最大值(μA) 1
开关

特性

数据传输速率典型值(Mbps) 1
传输延迟时间(高边到低边) tpHL最大值(μs) 0.8
传输延迟时间(低边到高边) tpLH最大值(μs) 1.0
传输延迟时间差|tpLH-tpHL|最大值(ns) 0.7
隔离特性 隔离电压BVS最小值(Vrms) 3750
电气间隙最小值(mm) 5.0
爬电距离最小值(mm) 5.0
封装 名称 5引脚SO6
  尺寸典型值(mm)   3.7×7.0×2.2


有关新产品和东芝汽车应用光电耦合器产品阵容的更多信息,请访问如下链接:
https://toshiba.semicon-storage.com/ap-en/product/opto/photocoupler/automotive.html

客户垂询:
光电器件销售与营销部
电话:+81-3-3457-3431
https://toshiba.semicon-storage.com/ap-en/contact.html

本新闻稿中的信息,包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况,如有变动,恕不另行通知。
